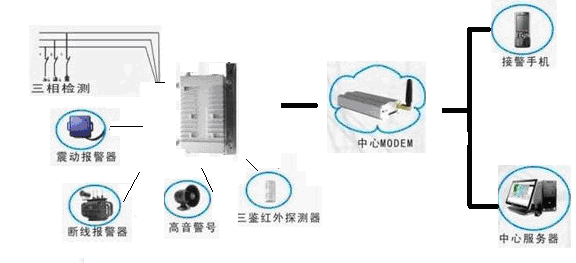

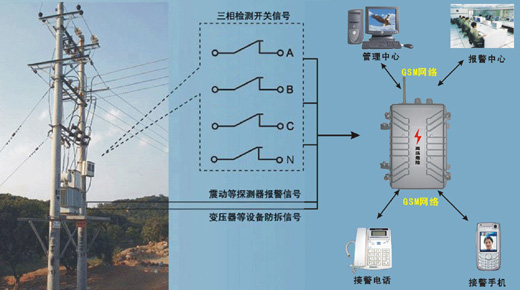

| LR-GSM-3001變壓器防盜報警器工作原理示意圖: |
| 樣式一 |
 |
| 樣式二 |
 |
變壓器防盜報警器LR-GSM-3001型技術參數：
◆通訊方式：工業級900/1800MHz GSM模塊
◆報警方式：GSM中文短信及語音撥號
◆報警響應時間：≤8秒（GSM網絡信號正常）
◆待機功耗：≤0.6W
◆警號音量：大于110分貝
◆電網接線方式：Y形，三相四線制
單相額定工作電壓：AC220V
單相最低工作電壓：AC110V
單相最高工作電壓：AC270V
◆保險管最大容量：5A
◆備用電池：DC12V/1.2AH（鉛酸電池）
DC12V/1AH（鎳氫電池） 可選
電池告警電壓：DC10.5V
電池自動關閉電壓：DC10V
◆防電磁干擾：IEC55022
◆絕緣等級：B級
◆防護等級：IP55
◆工作環境：溫度－20℃～＋55℃
濕度≤95% 無凝露
◆外 觀：鋁壓鑄、全密封
◆尺 寸：220×150×105（mm）
變壓器防盜報警器LR-GSM-3001功能特點：
◆變壓器單相斷電報警功能。
◆具備變壓器多相斷電報警功能。
◆具備變壓器整體移位報警功能；
◆具備變壓器整體傾斜報警功能；
◆具備防拆卸報警功能。
◆具備在無任何電源補給情況下正常使用30天以上。
LR-GSM-3001變壓器防盜報警器使用說明
１、開機前必須安裝上GSM天線。
２、主機安裝前應先安裝SIM卡，用戶需自行購買有金額支持的GSM網SIM卡，用戶應首選當地GSM網絡信號優質者之SIM卡為宜。將GSM網SIM卡插入主機的ＳＩＭ卡座內，按箭頭方向打開 SIM卡座，插入SIM卡，反方向鎖緊SIM卡。
注：使用SIM卡前，應保證該SIM卡在手機上能正常接收和發送短信息；應在關掉電源時，才能插入SIM卡，通電開機延遲30秒后才能正常設置使用。
3、主機運行：主機開機后，GSM網絡搜索，15秒內主機不接受主機外界操作，當GSM搜索初始化成功，RUN指示燈閃爍（如該指示燈常亮或不亮，表明GSM部分有問題）。
4、主機復位：開機前按住SIM卡座旁SET鍵，然后開機，當主機發出“嘀、嘀”提示音時，表明復位成功，此時立即松開SET鍵。
5、主機錄音：主機運行期間，按一下REC鍵，然后松開，主機發出“嘀”一聲，即可進行10秒錄音。
6、無線數字鍵盤設置：
主機運行期間，按一下SET鍵，聽到一聲 “嘀、嘀”的提示音，同時Alarm指示紅燈亮，表明主機進入設置狀態，然后進行以下設置：
注意：在數字鍵盤上設置時，按鍵每按一次主機會發出“嘀”的確認提示音，如無提示音表明本次按鍵主機未處理，則需重新按鍵。
如需取消本輪已輸入的系列數字(未按“#”鍵前)，請在數字鍵盤上按下“*”鍵。
（1）短信接警號碼（第一至六組）：數字鍵盤按下組號（1-6）→電話號碼（如此項為空，即完成本組號碼刪除）→“#”鍵→本組錄入結束→發出“嘀、嘀”長蜂鳴提示音。
例：設置13308628483為第一組短信接警號碼，應在數字鍵盤上輸入：“1+13308628483+#”，主機發出“嘀，嘀”兩聲確認錄入。
重復以上操作，即可完成六組短信接警號碼的設置�！敖M號”代表報警次序（只能為1、2、3、4、5、6）組號“1”為第一組短信接警號碼，以此類推。
（2）撥號接警號碼（第五至六組）設置方法如下：數字鍵盤按下組號（5-6）→電話號碼（如此項為空，即完成本組號碼刪除）→“#”鍵→本組錄入結束→發出“嘀、嘀”長蜂鳴提示音。
例：設置13888888888為第一組撥號接警號碼，應在數字鍵盤上輸入：“5+13888888888+#”主機發出“嘀、嘀”兩長聲確認錄入。
重復以上操作，即可完成二組接警號碼的設置�！敖M號”代表報警次序（只能為5、6）組號“5”為第一組接警號碼，以此類推。
（3）密碼設置：數字鍵盤上按下組號7→四位密碼→“#”鍵→密碼錄入結束→發出“嘀、嘀”長蜂鳴提示音。
例：更改密碼為4321，則在數字鍵盤上輸入：“7+4321+#”，輸入成功后可聽到“嘀、嘀”聲確認。
（4）主機編號設置：:數字鍵盤上按下組號0→六位編號→“#”鍵→密碼錄入結束→發出“嘀、嘀”長蜂鳴提示音。
例：更改編號為123456，則在數字鍵盤上輸入：“0+123456+#”，輸入成功后可聽到“嘀、嘀”聲確認。
（5）設置主機當前時間：數字鍵盤上按下組號8→年月日時分秒（12個數字）→“#”鍵→發出“嘀、嘀”長蜂鳴提示音。
例：當前時間為2013年01月01日12點12分00秒，則在數字鍵盤上輸入：“8+130101121200+#”，輸入成功后可聽到“嘀、嘀”聲確認。
（6）設置主機每日定時自檢回復時間：數字鍵盤上按下組號9→時分（4個字符）→“#”鍵→發出“嘀、嘀”長蜂鳴提示音。
例：定時自檢回復時間為14：12，則在數字鍵盤上輸入：“9+1412+#”，輸入成功后可聽到“嘀、嘀”聲確認。
以上設置完成后，主機在15秒左右檢測無按鍵，自動退出按鍵設置功能，并向已設置的第一組短信接警號碼發送本主機的設置內容短信息。
短信設置主機
1、設置六組接警短信號碼：
短信格式：“四位密碼”+“DD”+“順序號”+“接警短信號碼”
注：“順序號”代表報警次序（只能為1、2、3、4、5、6）。
例：設置13888888888為短信接警號碼第一組，主機密碼為1234，則手機發送短信息為“1234DD113888888888”。
2、設置二組接警電話號碼：
短信格式：“四位密碼”+“DD”+“順序號”+“接警電話號碼”
注：“順序號”代表報警次序（只能為5、6）。
例：設置01088888888為電話接警號碼第一組，主機密碼為1234，則手機發送短信息為“1234DD501088888888”。
3、刪除接警號碼：
短信格式：“四位密碼”+“DD”+“順序號”
注：“順序號”代表報警次序（只能為1、2、3、4、5、6）
例：如要刪除第一組號碼，主機密碼為1234，則手機發送短消息為“1234DD1”。
4、更改主機密碼：
短信格式：“四位密碼”+“DD”+“7”+“四位新密碼”
例：設置5678為新密碼，主機原始密碼為1234，則手機發送短信息為“1234DD75678”。
5、布/撤防:
遠方布防,短信格式:“4位密碼”＋“A1”
遠方撤防,短信格式:“4位密碼”＋“A2”
例:主機密碼為1234，如果進行遠方布防,發短信:1234A1
6、查詢主機布/撤防狀態.
短信格式:“4位密碼”+“W1”
回復短信: 主機布/撤防狀態
7、設置定時布防時間.
短信格式: “四位密碼”+“SS”+“1”+“時分”
回復短信: 布防時間
8、設置定時撤防時間.
短信格式: “四位密碼”+“SS”+“2”+“時分”
回復短信: 撤防時間
9、設置定時匯報時間.
短信格式: “四位密碼”+“SS”+“3”+“時分”
回復短信: 定時匯報時間
10、查詢定時時間.
短信格式: “四位密碼”+“SS”+“4”
回復短信: 定時時間（布防、撤防、定時匯報）
11、設置用戶自定義安裝地址.
短信格式: “四位密碼”+“DM”+“12”+“1-11個漢字”
回復短信: 用戶自定義安裝地址
使用方法
1、布防及撤防：
接線完成后，主機通電打開電源開關，延時25秒進入運行狀態，此時按數字鍵盤“1”鍵，主機發出“嘀”聲，“ALARM”燈閃爍，30秒后進入布防狀態，主機發出“嘀，嘀”兩聲確認布防成功。如要撤防，則在數字鍵盤上按“2”鍵，此時主機發出“嘀”聲，表示撤防成功。
2、報警類型：
（1）主機防拆報警：
（2）主機震動報警；
（3）電源單相、兩相、三相故障報警；
（4）變壓器震動報警；
（5）變壓器挪位報警；
（6）其他探測器報警；
3、接警處理：
當發生警情時主機啟動警號90秒阻嚇盜賊，同時系統會自動發短信息及撥打設置好的各六組號碼，短信息會顯示報警內容。維護人員接聽電話后，自動撥放錄音并進入現場監聽，如果主人話機占線或因故障不能接通，系統會自動循環撥打下一個報警號碼,直至維護人員接聽后主機才停止撥號,如未接聽,則系統自動循環三次撥打二組報警號碼，然后主機才停止撥號。
4、遠程設置主機：
當發生警情時主機啟動警號90秒阻嚇盜賊，同時系統會自動發短信息及撥打設置好的各六組號碼，短信息會顯示報警內容。維護人員接聽電話后，自動撥放錄音并進入現場監聽，如果主人話機占線或因故障不能接通，系統會自動循環撥打下一個報警號碼,直至維護人員接聽后主機才停止撥號,如未接聽,則系統自動循環三次撥打二組報警號碼，然后主機才停止撥號。
|
